Module địa chỉ lối vào 2 tiếp điểm FRRU004-DCM4
Module địa chỉ lối vào 2 tiếp điểm FRRU004-DCM4
| Mã sản phẩm | FRRU004-DCM4 |
| Thương hiệu | Nohmi |
| Xuất xứ | Trung Quốc |
| Bảo hành | 12 tháng |
| Trạng thái | Còn hàng; Mới 100% |
| Vận chuyển | Miễn phí vận chuyển nội thành Hà Nội với đơn hàng trên 10 triệu |
| Tham khảo thêm báo cháy các hãng: |
| NOHMI loại thường YUNYANG HORING |
| HOCHIKI loại thường CHUNGMEI FORMOSA |
| HOCHIKI loại địa chỉ NOTIFIER NITTAN |
| WOOSUNG / HIMAX HÀN QUỐC GST |
-
1968
-
0
-
Liên hệ
- Thông tin sản phẩm
- Bình luận
Mô tả

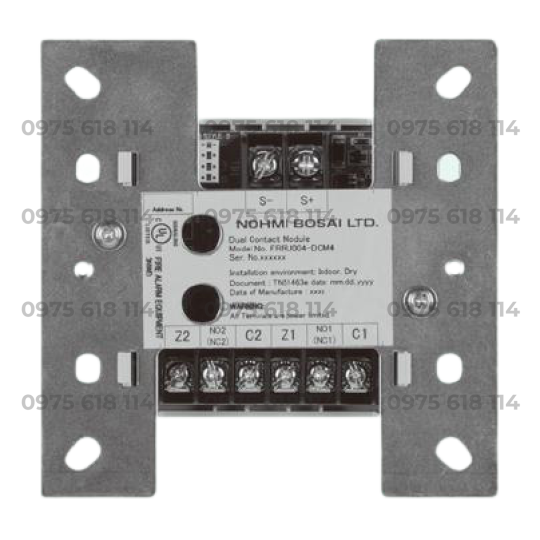

Module Địa Chỉ Lối Vào (Loại Tiếp Điểm Kép): FRRU004-DCM4
- Mô đun lối vào tiếp điểm kép (FRRU004-DCM4) dùng để giám sát nhiều tiếp điểm với một mô đun và 1 địa chỉ duy nhất .FRRU004-DCM4 có thể cài đặt để giám sát tiếp điểm thường hở hoặc thường đóng. Ngoài ra, FRRU004-DCM4 có thể được cấu hình như một tiếp điểm sử dụng lớp A. Trường hợp giám sát 1 tiếp điểm, đấu dây theo lớp A (Kiểu D). Trường hợp giám sát 2 tiếp điểm, đấu dây theo lớp B (Kiểu B).
- FRRU004-DCM4 dùng một đèn LED đỏ để chỉ trạng thái. Bình thường, LED nháy đỏ. Khi tiếp điểm được kích hoạt, đèn LED sáng liên tục. Trường hợp lỗi, LED không sáng. Trường hợp giám sát hai tiếp điểm, tình trạng của hai tiếp điểm khác nhau.
- LED sẽ hoạt động theo điều kiện ưu tiên cao hơn. Cao nhất là trạng thái kích hoạt của tiếp điểm, tiếp theo là trạng thái hở mạch và cuối cùng là trạng thái hoạt động bình thường.
- Thiết bị Module địa chỉ FRRU004-DCM4 được sử dụng để giám sát các tiếp điểm, các liên kết thường đóng hoặc thường mở. FRRU004-DCM4 còn có thể sử dụng như là một liên kết duy nhất (class A), trong trường hợp 1 địa chỉ liên kết thì module được thực hiện theo quy định với classA (style D) còn nếu có 2 địa chỉ liên kết thì sẽ theo class B (style B).
- Trong điều kiện bình thường đèn LED sáng nhấp nháy. Khi liên lạc được kích hoạt thì đèn LED sẽ sáng liên tục, khi xảy ra lỗi thì đèn LED sẽ tắt. Trong trường hợp có 2 địa chỉ liên lạc, đèn LED sẽ kích hoạt với điều kiện ưu tiên cao hơn. Ưu tiên cao nhất được kích hoạt là tình trạng tiếp xúc, sau đó là đến tình trạng hở mạch, và cuối cùng là tình trạng bình thường của hệ thống.
- Một LED chỉ thị trạng thái.
- NFPA class A (style 6 và 7) class B (style 4) cho SLC.
- NFPA class A (style D) class B (style B) cho IDC.
- Thiết lập đơn giản, dễ dàng cài đặt.
Thông số kỹ thuật
|
Thông tin
|
Thông số
|
|
|
|
chế độ 1 kết nối
|
chế độ 2 kết nối
|
|
Dải điện áp đầu vào trong SLC (S+, S-)
|
22 đến 24 VDC
|
|
|
Dòng điện lớn nhất ở chế độ Standby
|
250μA
|
|
|
Dòng điện lớn nhất ở chế độ Alarm
|
1mA
|
|
|
Phương pháp đi dây trên SLC
|
NFPA Class A (style D)
|
NFPA Class B (style B)
|
|
Điện trở cuối đường dây cho IDC
|
N/A
|
5.1kΩ, 1/2W
|
|
Điện trở trên đường dây IDC
|
100Ω
|
|
|
Điện dung lớn nhất IDC
|
1μF
|
|
|
Dải thông số nhiệt độ hoạt động
|
32 đến 1200F ( 0 đến 49 0C)
|
|
|
Dòng điện lớn nhất ở chế độ Alarm
|
0 đến 93% (non-condensing)
|
|
|
Kích thước
|
106mm(4.17")(H)*106mm(4.17")(W)*29mm(1.14")(D)
|
|
|
Tủ điện lắp đặt
|
North American 2-1/2" (64mm) deep 2-gang box Standard 4" square box 1-1/2"(38mm) deep box
|
|
Cài đặt địa chỉ:
Mỗi module địa chỉ này phải thiết lập địa chỉ trước khi kết nối với các thiết bị.
Địa chỉ được thiết lập bằng cách sử dụng bộ cài địa chỉ bằng tay. Địa chỉ thứ nhất được thiết lập là n thì địa chỉ thứ 2 tự động nhận là n+1.
